Geonät
Tobias Revelj

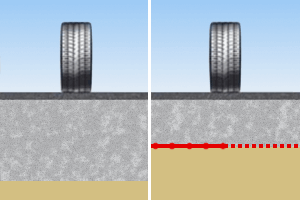

Vägdimensionering med minskad överbyggnad och materialåtgång, samma bärförmåga

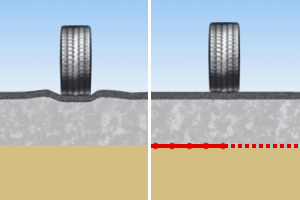

Vägdimensionering med ökad bärighet, men med samma materialåtgång i överbyggnaden
Ett geonät används till stabilisering av underlag och förankring av slänter och stödmurar. För att få bästa möjliga resultat behöver hänsyn tas till beräknad belastning, men också till omgivande material och kostnader. Kostnaden för att använda ett geonät vägs i de flesta fall upp av minskat behov av fyllnadsmaterial, transporter och underhåll. Vi hjälper dig gärna att dimensionera så att du får rätt produkt utefter dina förutsättningar.
Användningsområden
- Asfalterade vägar, grusvägar och armerade vägbanker
- Lastfördelningsplattformar över pålplattor
- Minska tryck på exempelvis kulvert
- Spänningsmembran mellan pålplattor
- Armerade slänter (wraparound) och stödmurar
- Grundläggningar
Planstyva geonät
Som främsta uppgift har ett planstyvt geonät att låsa fast stenen i fyllnadsmaterialet och därigenom bilda ett stabilt lager som tar upp och fördelar belastningen. Det är viktigt att storleken på nätets maskor är anpassade till fyllnadsmaterialet, och att dess knutpunkter klarar av rörelser i alla riktningar.
MacGrid EG planstyvt geonät
| Produkt | Kvantitet | Enhet | Vikt |
|---|---|---|---|
| EG20 | 4 x 75 m | Rulle | 66 kg |
| EG30 | 4 x 50 m | Rulle | 65 kg |
| EG40 | 4 x 30 m | Rulle | 60 kg |
| Biaxial geonät framställd ur extruderad polypropylen. Olika modeller finns anpassade för olika krav på dragstyrka och storlek på fyllnad. | |||
Vävda geonät
De vävda näten består av starka PET-fiber med polymer-beläggning. Flexibiliteten hos fibrerna ger en effektiv låsning även vid varierande stenstorlek. Den förhållandevis låga vikten per kvadratmeter gör det lättare att arbeta med, vilket sparar arbetstid.
Ett vävt nät passar också till att användas som förankring/mekanisk stabilisering av gabionmurar och andra typer av stödmurar.
MacGrid WG vävt geonät
| Produkt | Kvantitet | Enhet | Vikt |
|---|---|---|---|
| WG 3S | 1,25 x 25 m | Rulle | 5 kg |
| WG 3S | 5,2 x 100 m | Rulle | ca.100 kg |
| WG 6S | 5,2 x 100 m | Rulle | ca.100 kg |
| 35/35 | 2,5 x 25 m | Rulle | 20 kg |
| Ett standardsortiment visas här. Med reservation för ändringar i dimensioner från leverantör. Fler dimensioner kan finnas tillgängliga och offereras på begäran. | |||
Geonät med mycket hög draghållfasthet

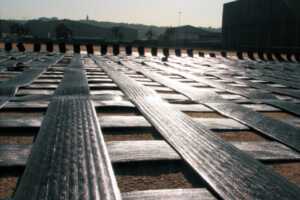

Paralink och Paragrid används som armering i stödmursystem samt även vid förstärkning av vägbankar. Genom att använda dessa geonät som jordarmering kan man minska plattäckningsgraden för pålad grund samt även förstärkning av vägbankens stabilitet. Paralink och Paragrid består av en uppsättning av sammansatta geosyntetiska remmar med hög draghållfasthet.
Paralink och Paragrid är certifierade enligt Europeisk Standard samt innehar CE-märkning och EPD dokumentation.
Paralink och Paragrid
| Produkt | Draghållfasthet | Kvantitet | Vikt |
|---|---|---|---|
| Paralink | 100 – 1600 kN/m | 4,5 x 50 - 200 m | 440 – 980 kg |
| Paragrid | 30 – 200 kN/m | 3,9 x 50 - 100 m | 93 – 156 kg |
| Kontakta oss för rådgivning vid dimensionering. | |||
